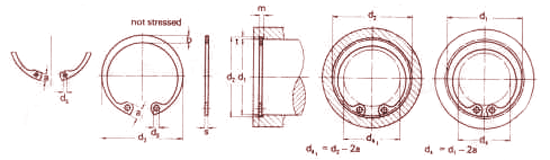

Rings For Housing Bores Heavy Duty    DIN: 472


Rings For Housing Bores Heavy Duty DIN: 472

Shaft dia.
d1

h 11
d3 Tolerance
Max

d4
Expanded
d5 d2 Tolerance M H13 Axial Force kgf.
20   21.5   4.5 2.4 10   21     805
22   23.5   4.7 2.8 11.6   23     882
24   25.9 +0.42 4.9 3 13.2   25.2     1 160
25 26.9 -0.21 5 3.1 14 26.2 1.6 1 200
26 1.5 27.9   5.1   14.8 2 27.2     1 250

28 1.75 30.1   5.3 3.2 16.4   29.4   1.85 1 580
30   32.1   5.5 3.3 18   31.4     1 690
32   34.4 +0.50 5.7 3.4 19.6   33.7     2 200
34   36.5 -0.25 5.9 3.7 21.2   35.7     2 320
35   37.8   6 3.8 22   37     2 820

37   39.8   6.2 3.9 23.6   39     2 980
38   40.8 +0.78 6.3   24.4   40     3 070
40   43.5 -0.39 6.5   26   42.5   2.15 4 050
42 2 45.5   6.7 4.1 27.6 2.5 44.5     4 250
45 48.5 7 4.3 30 47.5 4 520

47 50.5 7.2 4.4 31.6   49.5     4 720
50 2.5 54.2 +0.92 7.5 4.6 34   53     6 070
52   56.2 -0.46 7.7 4.7 35.6   55   2.65 6 300
55   59.2   8 5 38   58 H12   6 650
60   64.2   8.5 5.4 42   63     7 250

62 3 66.2 8.6 5.5 43.8   65   7 480
65   69.2   8.7 5.8 46.6   68     7 820
68   72.5   8.8 6.1 49.4 3 71   3.15 8 170
70   74.5   9. 6.2 51   73   8 420
72   76.5   9.2 6.4 52.6   75     8 650

75 4 79.5   9.3 6.6  55.5   78     9 000
80   85.5   9.5 7 60   83.5     11 200
85   90.5   9.7 7.2 64.6 3.5 88.5   4.15 11 900
90   95.5 +1.08 10 7.6 69   93.5     12 600
95   100.5 -0.54 10.3 8.1 73.4   98.5     13 300
100   105.5   10.5 8.4 78   103.5     14 000
